记一次 Ubuntu 20.04 双网卡配置过程

2020 年 01 月 09 日 • 系统

情况说明

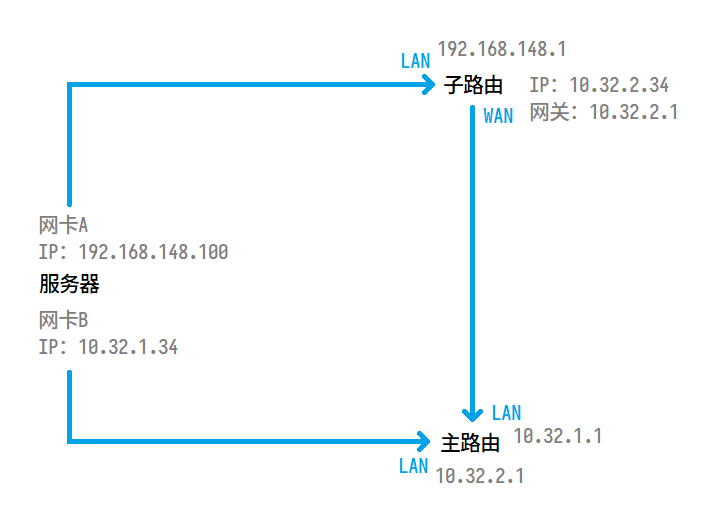

现有如图所示的网络结构(非专业网络拓扑图,仅供参考)

网络结构

其中:

  • 主路由有两个 DHCP 服务器(IP 为 10.32.1.1 和 10.32.2.1)。
  • 子路由设置了 DMZ 主机,指向服务器(192.168.148.100)。
  • 网卡A - enp6s0,网卡B - ens4

注意:

  • 一台主机只配置一个默认网关,若有多个,会自动选择优先级较高的一个进行通信。
    因此,需要手动给网卡配置静态路由。

要求

  • 服务器可以访问子路由、主路由,以及外网。
  • 连接到主路由的设备能通过 IP 10.32.1.34 和 10.32.2.1 访问服务器。

参考资料

用到的命令

ip a
sudo netplan apply
sudo service systemd-networkd restart
sudo ip route show
sudo netstat -rn
traceroute -m 10 -n www.baidu.com

配置

修改 /etc/netplan/00-installer-config.yaml(文件名不一定是这个)

方案一

服务器通过主路由访问外网

network:
  renderer: networkd
  ethernets:
    ens4:
      dhcp4: true
    enp6s0:
      dhcp4: false
      addresses: [192.168.148.100/24]
      routes:
        - to: 192.168.148.0/24
          via: 192.168.148.1
        - to: 10.32.2.0/24
          via: 192.168.148.1
  version: 2

方案二

服务器通过子路由访问外网

一般来说,使用方案一就可以了(已测试),但在部分网络环境下需要使用方案二这样的配置(原因未知,猜测可能与路由器设置有关)。
network:
  renderer: networkd
  ethernets:
    ens4:
      dhcp4: false
      addresses: [10.32.1.29/24]
    enp6s0:
      dhcp4: true
      routes:
        - to: 192.168.148.0/24
          via: 192.168.148.1
  version: 2
最后编辑于: 2021 年 10 月 09 日
